A legenda de uma planta baixa é o quadro que traduz os símbolos do desenho: cada triângulo, círculo ou retângulo espalhado pelos cômodos corresponde a uma tomada, um ponto de luz, um interruptor ou uma saída de água, e a legenda é o único lugar onde essa correspondência está escrita. Sem ela, a planta vira um emaranhado de marcas sem sentido. As plantas que a Piperz produz saem com a legenda completa e as medidas de cada ambiente, no mesmo padrão usado pelas construtoras. Abaixo, o significado de cada grupo de símbolos, como ler as medidas e por que a mesma planta aparece em três níveis de representação diferentes.
O que é a legenda de uma planta baixa?
Legenda é o quadro — normalmente na lateral ou no rodapé da prancha — que lista cada símbolo do desenho ao lado do que ele representa. Ela existe porque a planta baixa é um corte horizontal do imóvel visto de cima, e nesse corte tudo que não é parede precisa virar convenção gráfica: um ponto de luz não pode ser desenhado como lâmpada, então vira um símbolo. Em pranchas técnicas a legenda costuma vir separada por sistema — elétrico, luminotécnico, interruptores, hidráulico — porque um mesmo cômodo carrega marcas de todos eles ao mesmo tempo. Há ainda o carimbo, também chamado de selo, que é o bloco no canto inferior com nome do projeto, escala, data e responsável técnico; é informação de identificação, não de simbologia. Nas plantas da Piperz a legenda acompanha o desenho na mesma imagem, para que o arquivo funcione sozinho quando circula por WhatsApp ou portal.

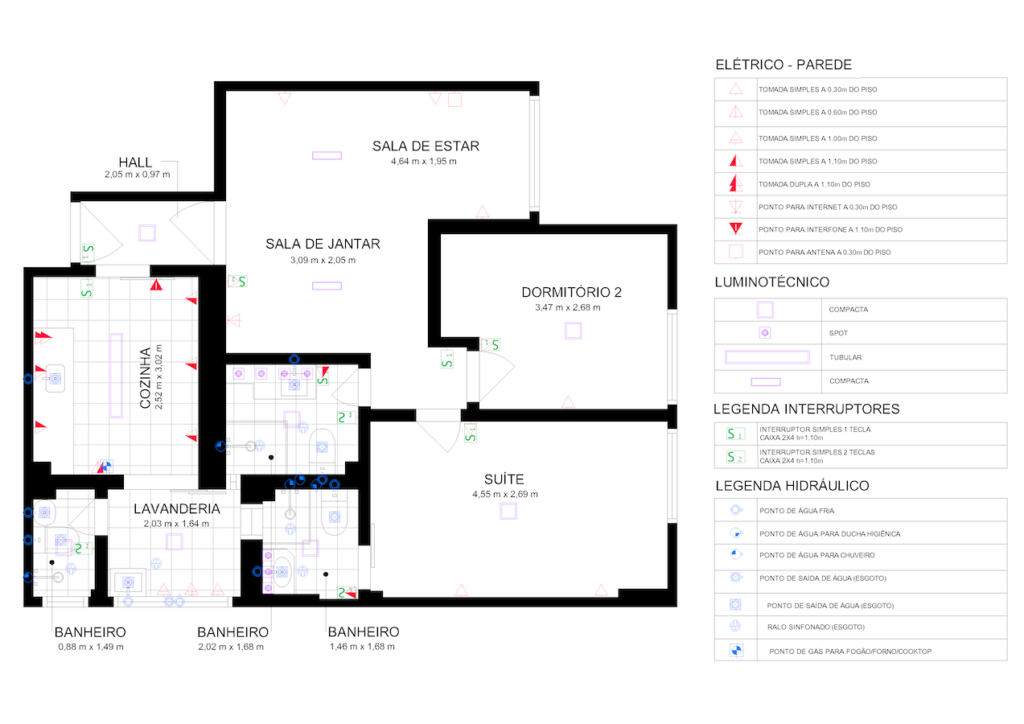

Planta baixa técnica com quatro blocos de legenda — elétrico de parede, luminotécnico, interruptores e hidráulico — e as medidas de cada cômodo
Como ler os símbolos de elétrica, luminotécnica e hidráulica?
Os símbolos se organizam em famílias, e cada família tem uma lógica própria de leitura. No elétrico de parede, os triângulos são tomadas e a altura vem escrita ao lado: 0,30 m para tomada baixa, 1,10 m para tomada alta de bancada, 0,60 m para as intermediárias — a mesma forma repetida em alturas diferentes significa pontos diferentes. Ainda nessa família entram os pontos de internet, interfone e antena, desenhados como variações do mesmo triângulo. No luminotécnico, as formas descrevem o tipo de luminária: retângulo alongado para tubular, círculo pequeno para spot, retângulo curto para compacta. Os interruptores aparecem como um "S" com número, e o número diz quantas teclas a caixa tem — S1 é uma tecla, S2 são duas. Já o hidráulico usa círculos com hachura para diferenciar água fria, água quente, ducha higiênica, ralo sifonado e ponto de gás. A regra prática ao ler qualquer planta: identifique primeiro a família pela forma, depois o detalhe pelo número ou pela altura escrita ao lado.
Onde ficam as medidas e como interpretá-las?

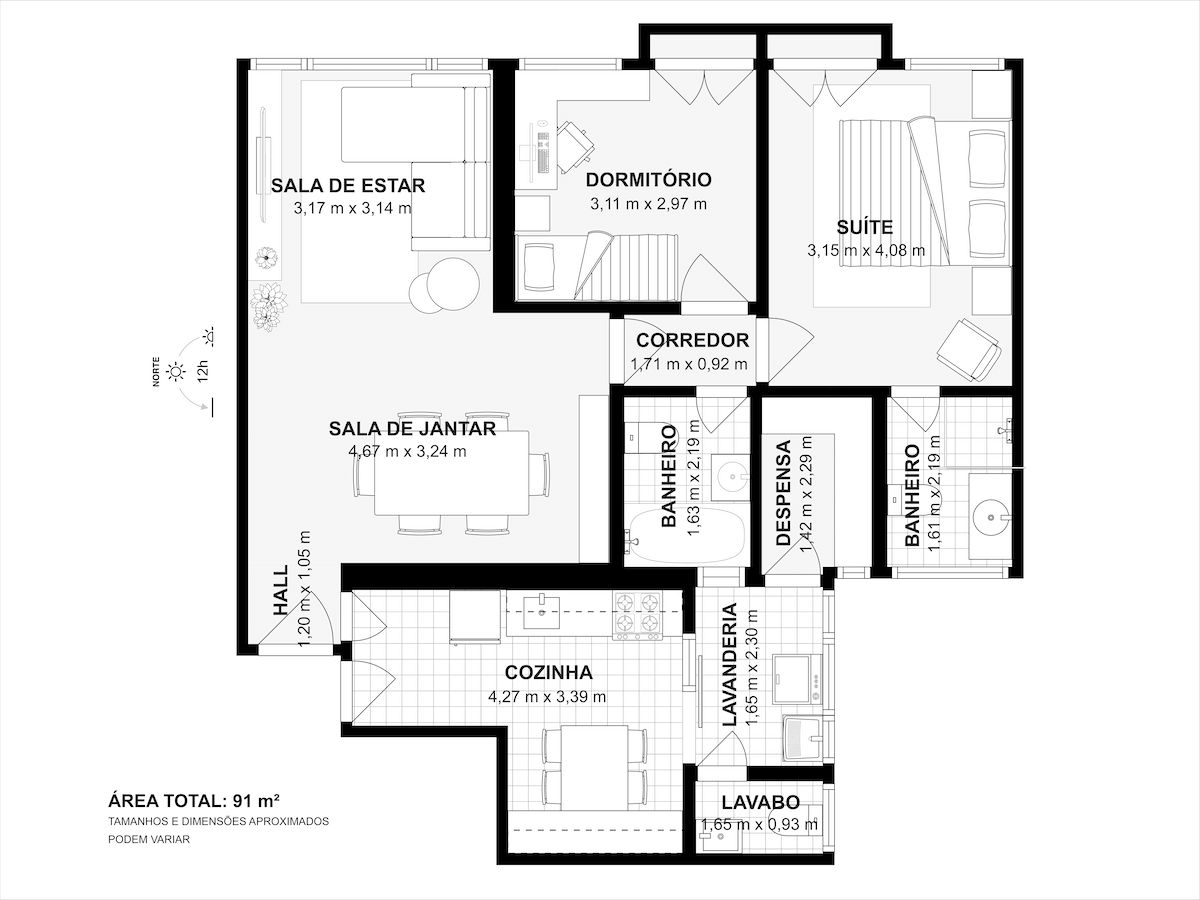

As medidas aparecem escritas dentro de cada ambiente, logo abaixo do nome, no formato largura × profundidade — "SALA DE ESTAR 4,64 m × 1,95 m" quer dizer que o cômodo tem esses dois lados. É a informação que responde a pergunta prática de quem vai comprar ou alugar: cabe a minha cama de casal, cabe a mesa de seis lugares. Três detalhes mudam a leitura. Primeiro, a medida é do piso ao piso entre paredes internas, então o revestimento e o rodapé comem alguns centímetros. Segundo, a área total vem destacada em separado, geralmente no rodapé, e não é a soma dos cômodos — inclui circulação e a espessura das paredes. Terceiro, a indicação de norte com o horário, quando existe, diz de que lado o sol entra e a que hora, o que muda o valor percebido de um dormitório. Toda planta entregue pela Piperz traz as medidas por ambiente e a área total, porque é o que sustenta o anúncio quando o interessado pergunta "quantos metros tem a suíte".

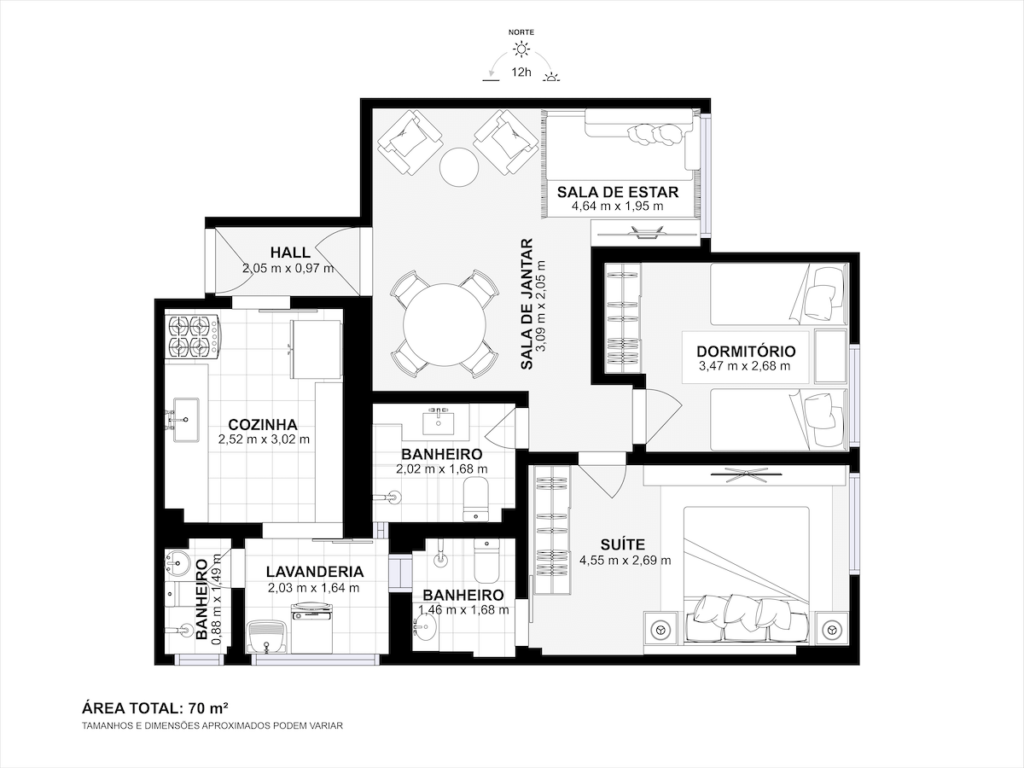

Planta baixa 2D com mobiliário, nome e medidas de cada cômodo, indicação de norte e área total de 70 m²
Planta técnica, planta 2D com mobiliário ou planta humanizada?
As três imagens deste artigo são o mesmo apartamento de 70 m², desenhado em três níveis. A planta técnica é a de cima: preto e branco, com todos os símbolos de instalação e as quatro legendas. Serve para obra, reforma e orçamento de elétrica — é a planta que o eletricista pede. A planta 2D com mobiliário mostra os móveis em linha, com nome e medida de cada ambiente, norte e área total; é a que funciona melhor em anúncio, porque comunica proporção sem exigir que o leitor saiba ler símbolo técnico. A planta humanizada é a de baixo: colorida, com textura de piso, madeira e tecido, vista de cima como se o teto tivesse sido removido. Não tem função técnica — tem função de venda, e é a que segura a atenção no portal. Na Piperz a planta humanizada custa R$ 149 por unidade, e a comparação detalhada entre ela e o desenho de engenharia está em planta humanizada vs. planta de engenharia tradicional.

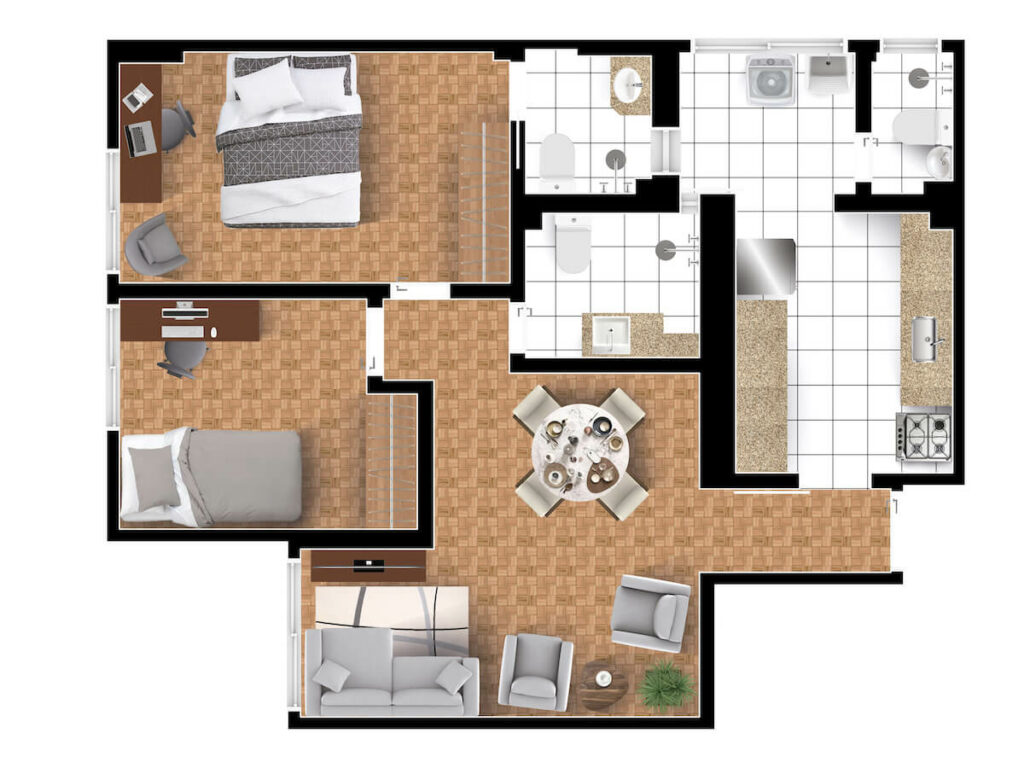

Planta humanizada colorida do mesmo apartamento, com textura de piso, mobiliário e vista superior sem o teto
Que legenda entra numa planta para anúncio de imóvel?
Menos do que a maioria supõe. Anúncio não é obra: o comprador não precisa saber a altura da tomada, precisa entender a distribuição e o tamanho. A legenda que importa no anúncio é o nome do cômodo, a medida de cada ambiente e a área total — e, quando o imóvel tem orientação privilegiada, a indicação de norte. Encher a planta de simbologia elétrica num anúncio de portal tem efeito contrário: polui o desenho e afasta quem não é do ramo. A planta técnica completa continua sendo necessária, mas o público dela é o profissional que vai executar, não quem está escolhendo onde morar. A Piperz entrega os dois recortes a partir da mesma captação, porque a imobiliária costuma precisar da versão limpa para o portal e da versão detalhada para o proprietário. O serviço está descrito em planta humanizada, e a cobertura por praça pode ser verificada na página para imobiliárias.
Perguntas frequentes sobre legenda de planta baixa
O que é a legenda de uma planta baixa?
É o quadro que traduz cada símbolo do desenho: informa se aquele triângulo é uma tomada a 0,30 m do piso, se o círculo é um spot ou um ponto de água fria, e se o "S" com número é um interruptor de uma ou duas teclas. Costuma ficar na lateral ou no rodapé da prancha, separada por sistema — elétrico, luminotécnico, interruptores e hidráulico. Não confundir com o carimbo, ou selo, que é o bloco de identificação com nome do projeto, escala e responsável técnico. As plantas da Piperz saem com a legenda na mesma imagem do desenho.
O que significam os símbolos de tomada e interruptor na planta?
As tomadas são triângulos, e a altura vem escrita ao lado: 0,30 m para a baixa, 0,60 m para a intermediária e 1,10 m para a de bancada — mesma forma, alturas diferentes, funções diferentes. Pontos de internet, interfone e antena aparecem como variações do mesmo triângulo. Os interruptores são um "S" seguido de número, e o número indica quantas teclas a caixa tem: S1 é uma tecla, S2 são duas. A regra de leitura é identificar primeiro a família pela forma e depois o detalhe pelo número ou pela altura anotada.
Como ler as medidas de uma planta baixa?
As medidas vêm escritas dentro de cada ambiente, abaixo do nome, no formato largura × profundidade — "COZINHA 2,52 m × 3,02 m" significa esses dois lados. São medidas internas, de parede a parede, então revestimento e rodapé consomem alguns centímetros do valor útil. A área total aparece destacada em separado e não é a soma dos cômodos: inclui circulação e a espessura das paredes. Quando há indicação de norte com horário, ela mostra de que lado e a que hora o sol entra.
Qual a diferença entre planta técnica e planta humanizada?
A planta técnica é em preto e branco, traz toda a simbologia de instalações e as legendas por sistema, e serve para obra, reforma e orçamento. A planta humanizada é colorida, com textura de piso, madeira e mobiliário, vista de cima como se o teto tivesse sido retirado — não tem função técnica, tem função de venda, e é a que prende atenção no anúncio. Existe ainda a 2D com mobiliário em linha, com nome e medida por ambiente, que é o meio-termo mais usado em portal. Na Piperz a planta humanizada custa R$ 149 por unidade.
Quanto custa uma planta baixa com legenda e medidas?
Na Piperz a planta humanizada sai por R$ 149 por unidade, com preço único em todas as praças atendidas e sem variação por metragem, já entregue com nome e medida de cada ambiente e área total. Ela pode ser produzida a partir da captação feita na mesma visita do ensaio de fotos, que custa R$ 95 avulso ou R$ 64 por imóvel na assinatura, o que evita agendar duas idas ao imóvel. Para imóvel que também vai receber tour, o levantamento serve aos dois formatos — o funcionamento do tour está em tour virtual 3D.
